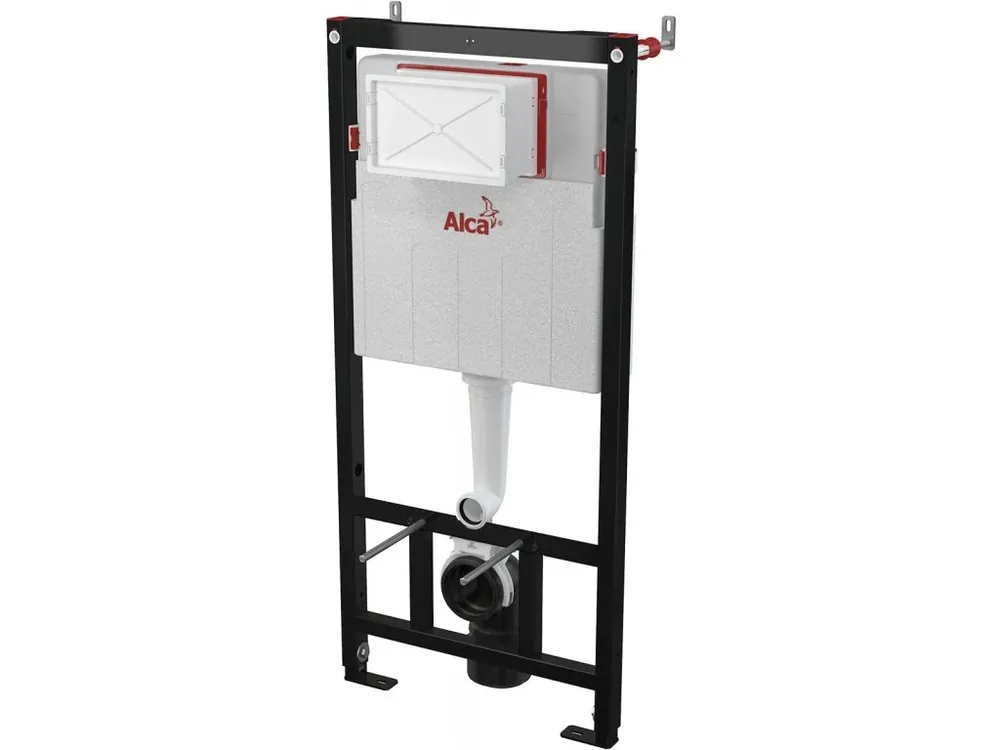

Op = Op Alcaplast Sádromodul předstěnový instalační systém pro suchou instalaci s dávkovačem WC tablet, AM101/1120+P169

Popis

Použití:

• Pro závěsné WC

• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce

• Pro tlouštku podlah 0200 mm

• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Normy:

• ČSN EN 14124, ČSN EN 14055

Technické parametry:

• Připojení vody zezadu nebo shora montážními otvory: G1/2 „

• Funkční rozsah tlaku vody: 0,050,8 MPa

• Doporučený rozsah tlaku vody: 0,30,5 MPa

• Velké spláchnutí: 69 l

• Malé spláchnutí: 2,53,5 l

• Standardní nastavení velkého spláchnutí: 6 l

• Standardní nastavení malého spláchnutí: 3 l

• Hygienická rezerva: 3 l

• Objem vody v nádržce: 9 l

• Zátěžová zkouška: 400 kg

Vlastnosti:

• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0200 mm

• Viditelné označení nivelace a středové rysky

• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 093 mm

• Rohový ventil s možností na napojení na potrubní systém Mepla

• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu

• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky

• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce

• Příprava na připojení držáku s DG1/2″ přechodem pro bidetovací sedátka a spršky

• Duální splachování nezávisle nastavitelné s hygienickou rezervou

• Možnost vestavby oddáleného nebo senzorového splachování

• Kompatibilní se všemi ovládacími tlačítky Alcaplast

• Servisní práce bez použití nářadí

• Přívod vody zezadu/shora uprostřed

• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost

• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

• Montážní hloubka nastavitelná v rozmezí 2095 mm

• Stavební hloubka 125 mm

• Materiál nosné konstrukce: kov ošetřený práškovou barvou

Rozsah dodávky:

• Nádrž s napouštěcí a vypouštěcí armaturou

• Samonosný rám

• Šroubení 1/2″ pro připojení vody s integrovaným rohovým ventilem Schell 1/2″3/8″

• Fixační set: vrut Ø8×604 ks, hmoždinka Ø124 ks

• Fixační set pro uchycení WC mísy: závitová tyč M122 ks, podložky4 ks, krytka2 ks, matice2 ks, chránička závitu2 ks

• Koleno odpadu HT 90/90 polyethylen, PE-HD

• Redukce odpadu HT 90/110 polyethylen, PE+HD

• Těsnění přívodu, vývodka polypropylen, vrapová vložka

• Těsnění odpadu, propojka polypropylen, těsnění propojky

• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému

• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný

• Sada pro vhazování WC tablet
